【SPI対応】RGBピクセルストリング R2 ピッチ20cm クリアコード RGB（1670万色）

Product name

価格およびご購入はこちら

※ 購入サイトに飛びます

お問い合わせ

※「購入サイト」で売り切れの商品もございます。ご了承ください。

動画

SPI対応 RGBピクセルストリング R2
25ピクセルピッチ20cm WS2811 クリアコード

SPI制御に対応したRGBピクセルストリングです。
直径18mmの円形のピクセルモジュールが25ピクセル連結されています。
1つのピクセルに 2個の RGB LED球を搭載しており、フルカラーの表現が可能です。
1ピクセル1アドレスで、ピクセルごとに色・明るさを制御できます。
DMX-SPIデコーダを使用することで DMX512による制御も可能です。
1ピクセルで3チャンネル（RGB）、全体で75チャンネルになります。

その他の仕様

ピクセル間のピッチは20cm、ピクセル間のコードをカットして1ピクセル単位で使用することも可能です。
DC12V仕様です。消費電力は1セット25ピクセルで15Wになります。
2セット（約10m）まで連結可能です。
それ以上連結する場合は中継電源ケーブルを使用して12V電源を挿入する必要があります。制御側チャンネル数の制限やSPI信号の減衰により、電源を挿入した場合でも連結できる長さには限りがあります。信号減衰による制御不具合が発生する場合は連結本数の削減やSPIアンプ（信号増幅器）の導入をご検討ください。

LEDドライバICは WS2811
（コントローラ／デコーダ・DC電源別売）

制御には別途、WS2811 に対応した SPIコントローラや DMX-SPIデコーダが必要です。
弊社のDMX-SPIコントローラやLight-O-Rama SPIピクセルコントローラがご使用いただけます。
DMX512で制御する場合は DMX-SPIデコーダをご使用ください。
またDC12V電源も別途必要です。電源容量は余裕を見てお選びください（容量の目安：灯体消費電力の1.4倍）他社製コントローラ／デコーダの場合、上記ICに対応していても相性により正常に制御できない可能性があります。弊社以外のコントローラ／デコーダによる動作保証は行っておりません。

対応キャップもあります

ピクセルモジュールに装着可能なキャップをご用意しています。
C9型とG30型があります。

使用上の注意点

DMX-SPIデコーダ／SPIコントローラとの接続には、電線の先バラ加工が必要になります。
本体を加工したくない場合は、灯体間延長ケーブルをお求めの上、延長ケーブルを加工してください。
配線方法・線の割り当てについては配線方法とピンアサインの資料をご参照ください。本商品（R2）とピクセルストリングR1（従来品）はコネクタの形状が異なるためそのままでは連結できません。R1仕様のストリング・ケーブルと本商品を連結する場合は以下の変換ケーブルをお求めください。
R1の後にR2を接続する場合・・・R1オス－R2メス変換ケーブル
R2の後にR1を接続する場合・・・R2オス－R1メス変換ケーブルコード色はクリアですが、側面片側に赤いラインが入っています。

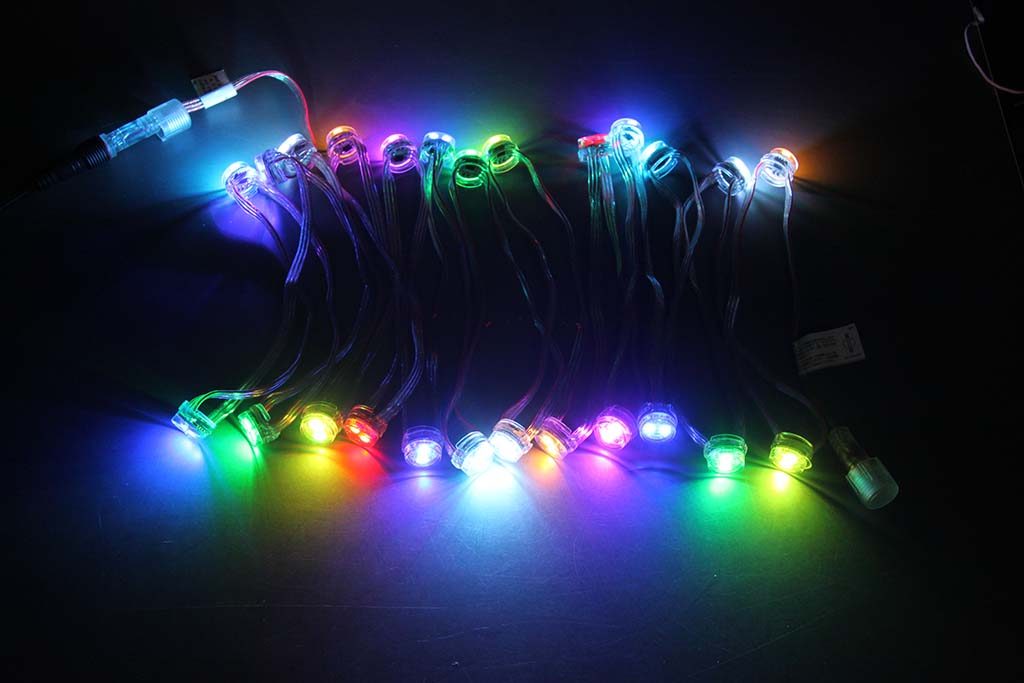

概観

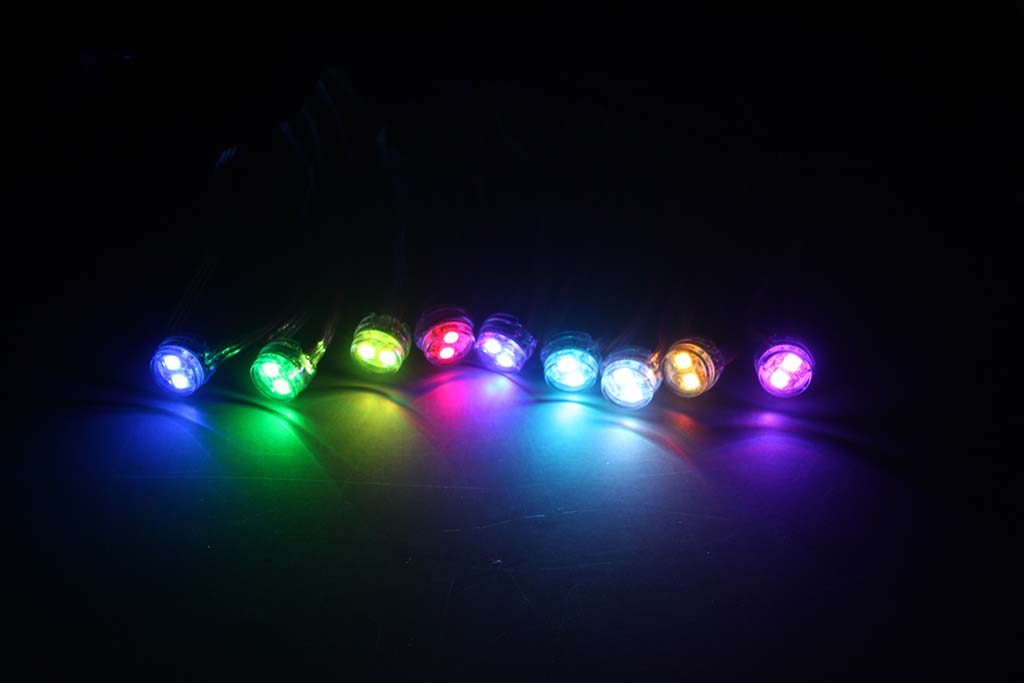

アップ

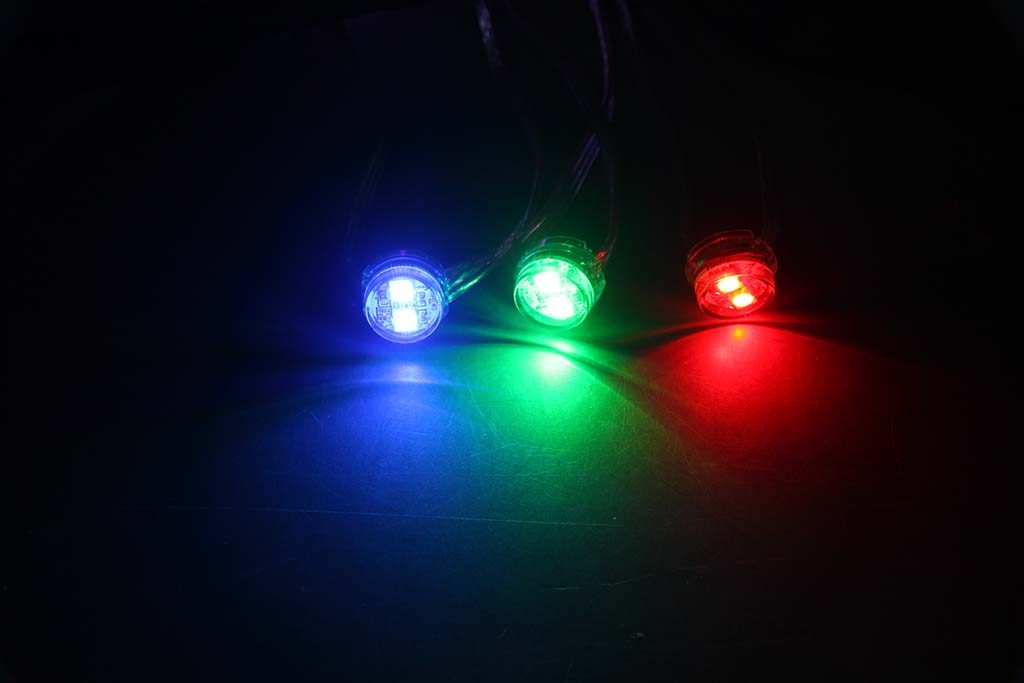

別角度

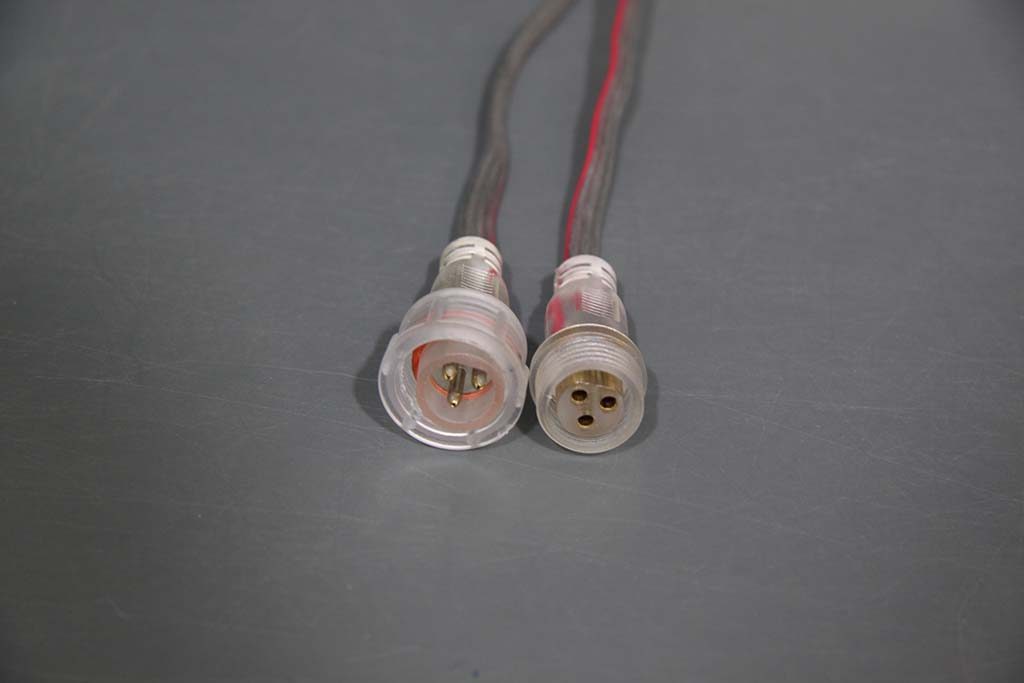

コネクタ

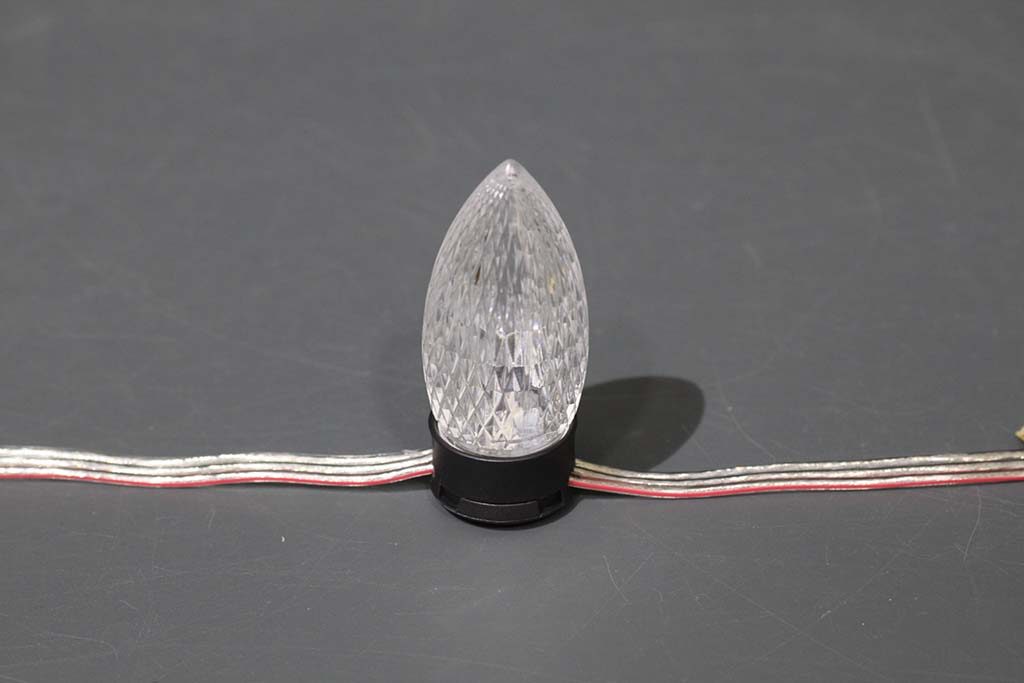

C9-キャップ取付（別売り）

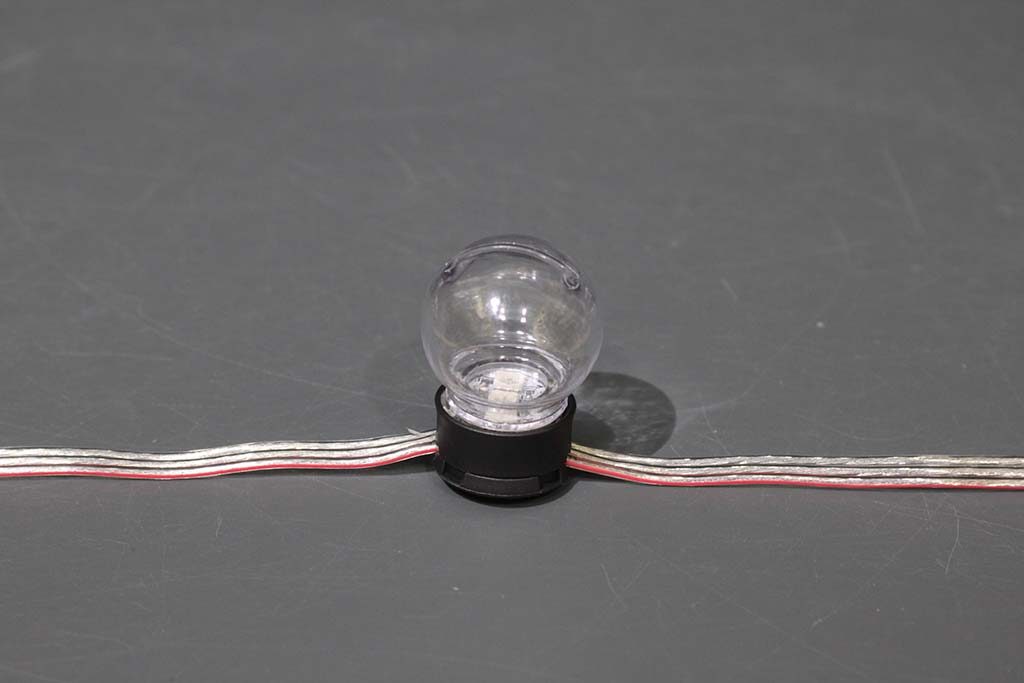

G30-キャップ取付（別売）

商品コード	SPLT-EL-LED-PXL-SPI-12V-R2-U1-25-TRGB
商品名	SPI対応RGBピクセルストリングR2、1ピクセル1アドレス、DC12V仕様、WS2811、25ピクセル、ピッチ20cm、クリアコード
色	RGB(1670万色)
コード色	クリア(透明)
消費電力	15W
入力電圧	DC12V
球数	25ピクセル(50球)
防塵防滴性	IP65
連結	2セット(約10m)まで可能それ以上連結する場合は要中継電源
カット単位	1ピクセル
サイズ	コード全長:約5.2m ピクセル間のピッチ:20cm ピクセルモジュール:直径18.5mm 高さ12mm
取扱説明書製品仕様書カタログ	DMX、SPI 制御対応商品
備考	DMX-SPIデコーダ／SPIコントローラとの接続には、電線の先バラ加工が必要になります。本体を加工したくない場合は、灯体間延長ケーブルをお求めの上、延長ケーブルを加工してください。配線方法・線の割り当てについては配線方法とピンアサインの資料をご参照ください。本商品（R2）とピクセルストリングR1（従来品）はコネクタの形状が異なるためそのままでは連結できません。R1仕様のストリング・ケーブルと本商品を連結する場合は以下の変換ケーブルをお求めください。 R1の後にR2を接続する場合・・・R1オス－R2メス変換ケーブル R2の後にR1を接続する場合・・・R2オス－R1メス変換ケーブルコード色はクリアですが、側面片側に赤いラインが入っています。
